户外LED显示屏p6安装方法介绍

一、户外LED显示屏系统介绍

    　本系统由计算机同步控制led显示屏，通过一根或两根超五类8芯网线通讯。DVI主控卡与显卡之间通过DVI电缆线连接，计算机通过RS232串口线（一头为9针串口，另一头为4位水晶头），可软件提供γ校正，灰度控制，红绿数据交换，控制大屏开关操作等附加功能。

 二、电源操作及说明

    LED显示屏采用AC220V电流供电，要求电网电压波动小于10%，并提供良好的系统接地。 供电由火、零、地三线组成，电网波动小于10%。

    LED显示屏整屏功率小于10kw时，一般要求系统单相电压供电,10kw以上的LED显示屏,要求提供三相五线制电压供电，并提供良好的接地系统。

    三、LED显示屏硬件安装

    安装步骤如下：

    1、把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；

    2、将数据采集卡插于空的PCI插槽；

    3、用DVI电缆线把数据采集卡与显示卡连接在一起；

    4、把控制线与串口(Rs232)相连（可选）；

    5、用1条网线与接收卡相连；

    6、LED显示屏显示驱动卡与集线板用50P扁平线一一对应连接好；

    7、检查连接无误即可进行设置或上电调试。

    四、LED显示屏软件安装

    1、LED显示屏显卡驱动安装

    将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。

    2、播放软件

    LED显示屏附带有大屏幕专用播放与设置软件LED演播室,或LEDSHOW4.0,可满足大部分led大屏幕的要求，播放图片文字以及VCD等。

    将随屏所附应用软件光盘插入光驱，复制或安装所有的程序到计算机上。

户外LED显示屏P6安全要求

1承重要求：屏体坐台承重必须是实心砖、混凝土或与其强度等效的安装面，安装面承载能力应***不低于终端实际载重量的4倍；

2牢固、稳定性要求：安装面与安装架、安装架与设备之间的连接应牢固、稳定、可靠，确保安装后的设备不滑脱、倾斜或跌落；

3防锈：金属构件必须牢固焊接或连接并须经防锈处理。使用材料需具有足够的抗锈蚀能力；

4安装使用期限：不低于设备的安全使用期限，并且安装后需要根据使用情况进行检查和必要的维护；

5使用电源：设备处应具备与待装设备标识一致的合格电源，电源容量应足够、接地可靠、便于安装；

6设备的供电线路，其容量应大于设备电流值的1.5倍；

7用户电源安装插座时，应为带地线且固定的专用插座并应靠近设备随机电源插头所及之处。其插座结构应与待装设备电源插头相匹配并符合GB1002的要求。

8在需要抗振的地区，设备安装按施工图设计要求进行抗振加固。

9在设备及建筑物上安装避雷装置。终端主体和外壳保持良好接地，接地电阻小于3 欧姆，使雷电引起的大电流及时泄放。

10安装通风设备降温，使屏体内部温度在-10℃～40℃之间。屏体背后上方安装轴流风机，排出热量。

11设备及设备与建筑的结合部分必须严格防水防漏；设备具有良好的排水措施，一旦发生积水能顺利排放。

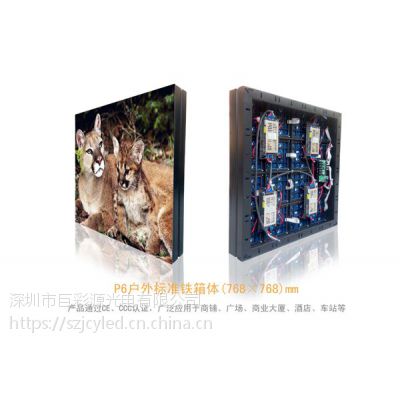

产品名称：P6户外LED全彩显示屏(P6户外)

生产地点：深圳

供货周期：15天

服务承诺：二年质保

质量认证 ***:2008质量体系认证、欧共体CE认证、美国联邦通讯委员会FCC认证、欧盟ROHS绿色产品认证

户外LED显示屏P6主要技术参数

物理点间距：6mm

LED灯珠：SMD 3535高灯

单元模组尺寸：192mm×192mm

物理密度：27777点/㎡

发光点颜色：1R1G1B

物理分辨率: 32x32px

视距: ≥6m

视角: 100°～140°

环境温度: -10℃～+50℃

功耗: 900W/㎡

控制方式: 同步控制

驱动方式: 1/8扫描

换帧频率: ≥60Hz

刷新频率: ≥1000Hz

灰度/颜色: 可显16.7M颜色(全彩同步)、64K(双色同步)、256级(单色同步)

白平衡亮度: ≥5500cd/㎡

亮度调节方式: 软件0-100级调节

计算机操作系统: WIN98、WIN2000、WINXP等

工作电压(交流): AC220V±5%   50Hz

视频信号: RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等

控制系统采用: PCIV卡+DVI显卡+发送卡+接收卡+网线(光纤)传输

平均无故障时间: ≥1000小时

像素失控率：<0.0002

寿命: 10000小时
